Postavte si krystalku

02.12.2012 16:57

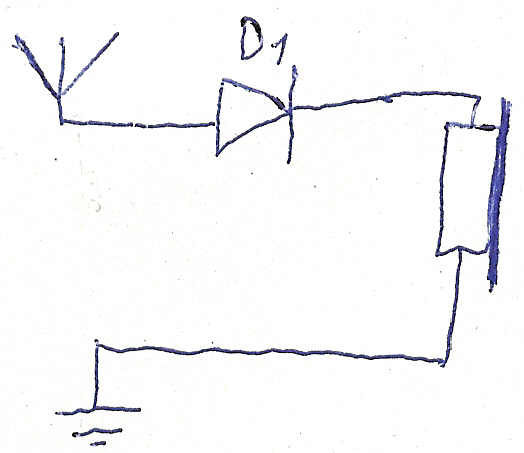

Krystalka je jednoduché zapojení rádia, které nepotřebuje napájení, využívá energie z vysílače. Protože využívá energie z vysílače, je nutné mít  anténu (natažený drát, a podobně) dlouhou 10< m a ve výšce kolem 3m (nesmí být uzemněná), aby anténa přijala co nejvíc signálu (energie) z vysílače. Toto rádio přímá v pásmu AM. Schémat zapojení krystalky je velice mnoho. Na nadcházejícím schématu je neladěná krystalka.



Dioda D1 musí být germaniová (jde ji koupit v obchodech gme https://www.gme.cz/ , lze použít germaniová dioda 45V 35mA, která stojí kolem 4 Kč). Dioda propustí z příjmutétého signálu kladnou půlvlnu. Sluchátko musí být citlivější, doporučuji vysokoohmová (2000-4000 ohmů) nebo piezoměnič.
